Budowa Full Kompresor'a

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

Witam

Mam w planie zbudowanie full opcji kompresora ktĂłry bĂŞdzie w 100% automatyczny.

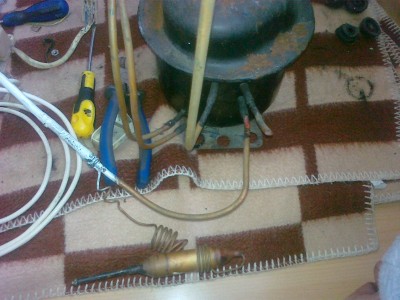

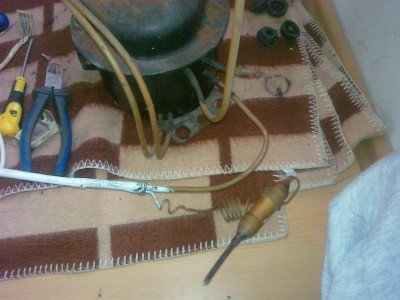

Na poczÂątku juÂż zaczÂąÂł siĂŞ problem poniewaÂż agregat lodĂłwkowy ktĂłry posiadam nie ma kompletnej tabliczki znamionowej a w dodatku zamiast 3 krĂłĂŚcĂłw ma 5, z tego co byÂło napisane na lodĂłwce dowiedziaÂłem siĂŞ Âże ma 160W i pojemnoÂści 240L, najprawdopodobniej produkcji rosyjskiej poniÂżej zamieszczam fotki owego agregatu. MoÂże ktoÂś z was juÂż siĂŞ spotkaÂł z takim wynalazkiem.

(DodajĂŞ jeszcze wiĂŞcej zdjĂŞĂŚ po renowacji) LINK: http://wisnia1.web-album.org/album/6272,kompresor

Czekam na odpowiedzi.

GorÂąco pozdrawiam


Plik ściągnięto 138 raz(y) 751.46 KB


Plik ściągnięto 86 raz(y) 805.39 KB

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

Agregacik wyglÂąda na wymontowany przez ciebie, wiĂŞc powinieneÂś widzieĂŚ ktĂłre rurki gdzie prowadziÂły... zawsze moÂżesz poobcinaĂŚ wszystkie z zapasem i sprawdziĂŚ, ktĂłra dmucha, a ktĂłra ssie... ja obstawiam zasys ta najwyÂżej wychodzÂąca z puszki, dmuchanko z tej 3ciej od gĂłry... zamkniĂŞta rurka to byÂło doprowadzenie oleju (w fabryce

) ... mam nadzieje, Âże nie wyrzuciÂłeÂś startera, bo bez tego to kaplica...

Te napisy za tabliczce znamionowej w litrach to pojemnoÂśĂŚ lodĂłwki, a 160W to moÂże byĂŚ pobĂłr , a nie moc kompresorka...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

Hej

CaÂłÂą elektrykĂŞ sobie zostawiÂłem, tym zajmujĂŞ siĂŞ na co dzieĂą, poszedÂłem do piwnicy i sprawdziÂłem wyprowadzenia, mianowicie:

te dwie rurki z lewej na dole ÂłÂączÂą siĂŞ tzn. chÂłodnica z tyÂłu lodĂłwki je ÂłÂączy...hmmm dlaczego?? jedna obok drugiej sÂą poÂłÂączone.

ta jedna Âśrodkowa zamyka caÂły obwĂłd chÂłodnicy na drugiej stronie Âżeberek.

Ta prawa miedziano-biaÂła leci do gĂłry najprawdopodobniej odpowiada za zamraÂżarkĂŞ.

GorÂąco pozdrawiam

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

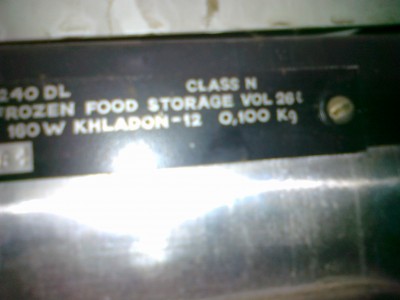

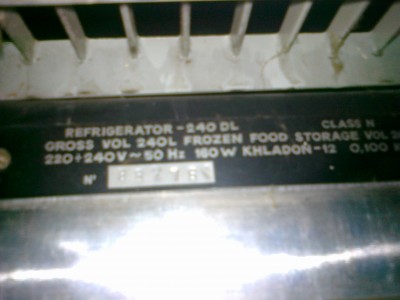

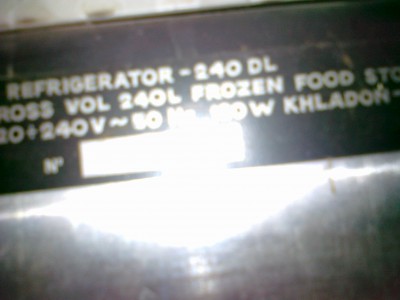

Dodatkowe Foto tabliczki znamionowej z lodĂłwki:


Plik ściągnięto 89 raz(y) 525.57 KB


Plik ściągnięto 69 raz(y) 507.82 KB


Plik ściągnięto 105 raz(y) 603.1 KB

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

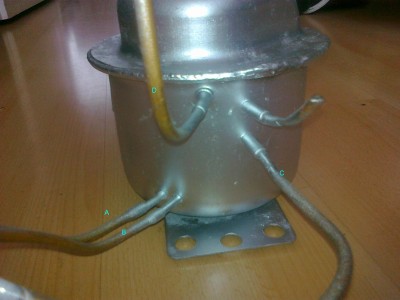

Z bliska:

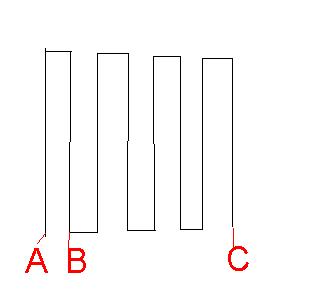

Rysunek podglÂądowy ChÂłodnicy

D - Najprawdopodobniej ZamraÂżarka


Plik ściągnięto 14847 raz(y) 7.02 KB

Kopia 18022010115.jpg

Plik ściągnięto 173 raz(y) 297.33 KB

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

ja bym obciÂąÂł i sprawdziÂł gdzie dmucha, a gdzie zasysa...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

Heja

Mnie ciekawi dlaczego sÂą o 2 wiĂŞcej rurki i do czego miaÂłby sÂłuÂżyĂŚ.

Pzdr

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

nowa Instalacja skoĂączona, agregat podÂłÂączony i odpalony, mianowicie te dwie dolne rurki ani nie ciÂągnÂą ani nie dmuchajÂą, ta dolna przy oleju zaciÂąga a gĂłrna przy oleju dmucha, agregacik tak cicho pracuje ze praktycznie go nie sÂłychaĂŚ, z Âżadnej rurki nie pluje olejem, a dalej istnieje pytanie od czego te dwie amerykaĂąskie rurki (moÂże on naturalnego chÂłodzenia ? ktĂłre mogÂło byĂŚ wytwarzane pod wÂłasnym ciÂśnieniem?? )

Pzdr

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

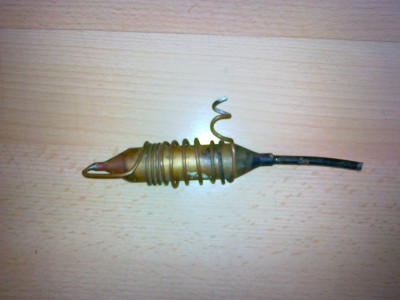

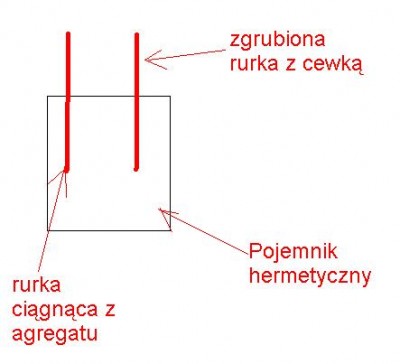

Czy to sie nada na odwadniacz??


Plik ściągnięto 110 raz(y) 642.45 KB


Plik ściągnięto 73 raz(y) 17.63 KB

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

nie... jak nie chcesz mieĂŚ wody w powietrzu to podstawa - zbiornik wyrĂłwnawczy i porzÂądny odwadniacz...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

te dwie tajemnicze rurki po lewej stronie muszÂą w Âśrodku byĂŚ jakoÂś poÂłÂączone na 99% odpowiadajÂą za chÂłodzenie agregatu, co myÂślicie aby wypeÂłniĂŚ je samochodowym pÂłynem chÂłodniczym podÂłÂączyĂŚ do maÂłej chÂłodnicy z dodatkiem wentylatora, pÂłyn chÂłodniczy nie przewodzi prÂądu, tylko ciekawe jak wyglÂąda to w Âśrodku czy przypadkiem nie poÂłÂączy siĂŞ z olejem, dodatkowÂą wskazĂłwkÂą jest fakt iÂż dmuchajÂąc w jednÂą powietrze uchodzi drugÂą i odwrotnie, nie sÂą poÂłÂączone z caÂłÂą reszta, czy lepszÂą opcjÂą bĂŞdzie aktywne chÂłodzenie powietrzem z zewnÂątrz pod wÂłasnym ciÂśnieniem.

Pzdr

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

Moim zdaniem szkoda czasu Âżeby robiĂŚ chÂłodzenie sprĂŞÂżarki... ja bym raczej zajÂąÂł siĂŞ chÂłodzeniem powietrza, myÂślĂŞ Âże to bĂŞdzie Âłatwiejsze... jakaÂś maÂła chÂłodniczka z wentylatorem... w takiej chÂłodnicy skraplaÂł by siĂŞ kondensat... co o tym myÂślisz?

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

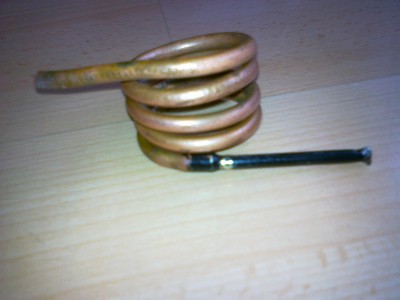

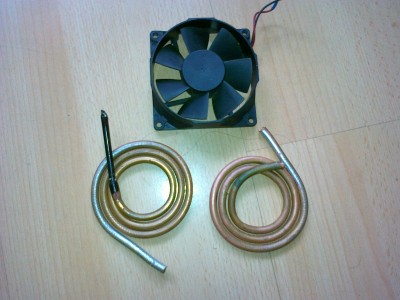

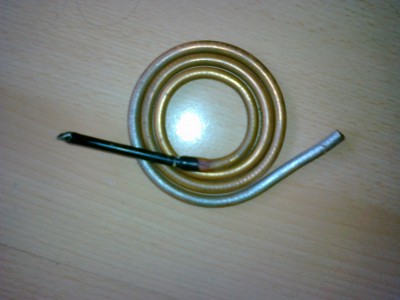

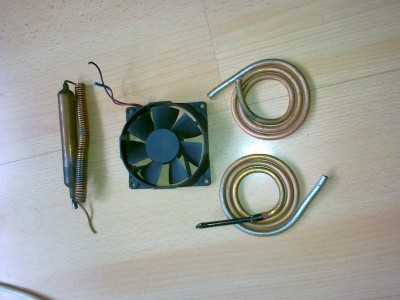

ChÂłodzenie kopresora chciaÂłem jako dodatkowa opcja "wysokiego standardu" a nad chÂłodzeniem powietrza juÂż teÂż myÂślĂŞ, zrobiÂłem dwie wiĂŞksze spirale do tego "60" wentylator zastanawiam siĂŞ jeszcze na dodatkowym radiatorem. powietrze skrapla siĂŞ dopiero na wydmuchu bo krĂłciec na wyjÂściu robi siĂŞ ciepÂły


Plik ściągnięto 308 raz(y) 786.61 KB


Plik ściągnięto 70 raz(y) 774.19 KB


Plik ściągnięto 83 raz(y) 596.56 KB

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

Kondensat skrapla siĂŞ, gdy powietrze stygnie... a do czego te spirale... jak bĂŞdzie nimi szÂło powietrze to bĂŞdÂą gromadziĂŚ wodĂŞ, ktĂłrej nie wypuÂścisz...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

myÂślisz bardziej o chÂłodnicy z Âżeberkami pionowymi?

moÂżna rĂłwnieÂż zrobiĂŚ z takiej samej rurki co te poprzednie spirale ale pionowe albo nawet i dwie wykorzystanie grawitacji spowoduje ze woda spÂłynie do zbiorniczka hermetycznego z zaworkiem

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

dobrym rozwiÂązaniem jest wymiennik ciepÂła z instalacji klimatyzacji ... tylko trzebaby srobiĂŚ system odprowadzajÂący kondensat... trzeba szarpaĂŚ wymiennik z miedzi, bo z alu nic nie polutujesz... ale to takie wolne myÂśli...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

masz jakÂąÂś propozycje jak konkretnie to zrobiĂŚ??

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

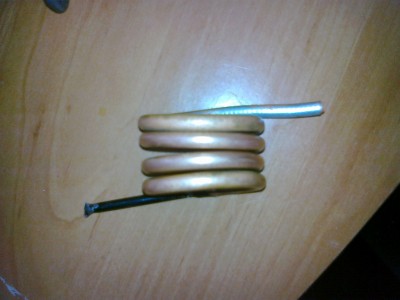

moja propozycja tylko z dwĂłch


Plik ściągnięto 123 raz(y) 527.67 KB


Plik ściągnięto 77 raz(y) 604.43 KB

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

KaÂżdy element spirali w najniÂższym punkcie powinien mieĂŚ odprowadzenie to zbiornika... jeÂżeli dasz spirale poziomo, to wodĂŞ bedzie spokojnie spÂływaĂŚ do jednego jej koĂąca... w sumie przy chÂłodnicy bĂŞdzie podobnie.... taka uÂżywana chÂłodnica klimy powinna byĂŚ za jakieÂś 50 zeta na alledrogo, i pewnie jeszcze taniej na szrocie. do tego wentylator na maÂłych obrotach Âżeby nie haÂłasowaÂł i gotowe...

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

mĂłwimy oczywiÂście o chÂłodnicy na wydmuchu prawda?

**Pomógł:** 13 razy Posty: 660 Skąd: Silesia

no pewnie

na zasysie tylko filterek

**Pomógł:** 2 razy Posty: 290

Temat juz byl walkowany Wisnia i w nim znajdziesz wszystko o budowie kompresora,ale gdyby To Tobie nie wystarczylo to zerknij na ten link,krok po kroku,w wersjii foto wlacznie z budowa agregatu,presostatu,i wymiarami jak zrobic kolejna sprezarke z agregatu!
http://www.aerografisti.c...%20by%20Trihall

Tylko do przodu Posty: 15 Skąd: GrudziÂądz

hej

dziĂŞki za info przyda siĂŞ, widziaÂłeÂś wyÂżej wstawione foto z moim agregatem z 5 odejÂściami, spotkaÂłeÂś siĂŞ juÂż z takim moÂżesz coÂś o nim powiedzieĂŚ? co sÂądzisz o chÂłodzeniu go pÂłynem do chÂłodnic przez te dwa krĂłĂŚce "amerykaĂąskie" i maÂłÂą pompkÂą + mini zbiornik wyrĂłwnawczy? jeszcze maÂłe pyt. zastosowaĂŚ np. ze Âśredniej strzykawki zbiornik wyrĂłwnawczy do oleju zamontowany do zÂłÂącza serwisowego?

**Pomógł:** 2 razy Posty: 290

Bardzo dobrze widac ze chodzisz wlasnymi drogami, chcesz napchac w swa sprezarke mnostwo niepotrzebnych gadzetow!oczywiscie ze mozesz wstawic do niej chlodnice,radio i glosowe powiadamianie o stanie temperatury i mala czerwona migajaca lampeczke informujaca o destrukcjii tylko PO CO??? Jezeli jestes pasjonata konstruowania i budownictwa to nikt Ci tego nie zabroni,tyle tylko ze to nie to forum!Moja propozycja-jezeli moge Ci cos zasugerowac to zamiast tracic czas na wymyslaniu czegos co jest juz wymyslone spozytkuj go na malownie! kompresor ktory opisalem w jednym z tematow,i nie jest on jedyny sprawuje sie wysmienicie i nie przegrzewa sie przy pracy ok 4 godz dziennie! mysle ze to powinno sprostac twoim wymaganiom! Niestety nie jestem budowniczym,ani inzynierem i nie pomoge Ci w tak skomplikowanej kwestii jak zastosowanie pompki i zbiornika wyrownawczego !

**Pomógł:** 1 raz Posty: 112 Skąd: Gdynia

hehe- podoba mi siĂŞ ten wehikuÂł czasu ale myÂślĂŞ, Âże Asellus ma racjĂŞ. WidziaÂłeÂś kiedyÂś lodĂłwkĂŞ ze zbiornikiem wyrĂłwnawczym na olej? - i dlaczego nie?

Kiedy wpadnie Ci do gÂłowy kolejny koncept zrĂłb sobie tabelkĂŞ i po jednej wpisz "+" / po drugiej stronie "-" i jeÂżeli bilans wyjdzie na "0" to daj se na luz.
Po jaki grzyb Ci wentylatory i chÂłodnice - Âżeby miaÂło co siĂŞ psuĂŚ? Przy budowie takiego sprzĂŞtu raczej powinieneÂś wyjÂśĂŚ z zaÂłoÂżenia, Âże im proÂściej tym mniej zawodnie. Chyba, ze chcesz skonstruowaĂŚ najbardziej wypasionego "skÂładaka" po tej stronie oceanu- to nie przeszkadzam

.
Mam teÂż "lodĂłwkowca" od kilku dÂługich lat . Do tej pory jeszcze dziaÂła, oleju mu nie dolewaÂłem ani razu (chociaÂż trzeba by juÂż zapewne) a czasem zmuszam go do pracy nawet po kilkanaÂście h dziennie... i nic. Kiedy mu siĂŞ juÂż znudzi wspĂłÂłpraca ze mnÂą to wymieniĂŞ agregat.
Tak swoja drogÂą- skÂąd Ty wziÂąÂłeÂś to cudo z 5 rurkami?

pss
jeszcze jeden temat
JeÂśli sie nie mylĂŞ to coÂś na fotce nazywa siĂŞ osuszacz

i sÂłuÂży wÂłaÂśnie do kumulowania wilgoci w ukÂładzie zamkniĂŞtym.
Czy bĂŞdzie z tego odwadniacz? Idealny! Jest z nim tylko jeden kÂłopot.
- Tam wewnÂątrz tej baĂąki sÂą takie kuleczki pochÂłaniajÂące wodĂŞ, na ktĂłrÂą w ukÂładzie otwartym dÂługo nie bĂŞdziesz musiaÂł czekaĂŚ. JeÂżeli masz tych osuszaczy kilka w zapasie to moÂże na tydzieĂą pracy Ci wystarczy.
